Ich habe eine Antenne gesucht, um schneller auf dem Berg QRV zu sein. Durch Zufall habe ich in einer Facebook-Gruppe gesehen, dass ein OM seine ATX-1080 verkauft. Woher er die Antenne hat, wusste er nicht mehr. Sie sieht jedoch aus, wie die ATX-1080 in der ersten Version, da sie nur einen festen, geraden, BNC Anschluss hat. Die ATX-1080 Mk. 2 hat ein 3/8 Gewinde und kann auf BNC oder PL umgebaut werden. Mit einem PL-Winkeladapter kann man die Antenne direkt an einen Yaesu FT-817 schrauben.

Die ATX-1080 Antenne ähnelt der sog. 'Outbacker'. Um das Band zu wechseln, muss eine Jumperleitung umgesteckt werden. Ich habe die Antenne seit ca. 6 Monaten und werde in diesem Blogbeitrag von meinen Erfahrungen mit dieser Antenne berichten. Wenn man das System einmal verstanden hat und keine Wunder erwartet, sind mit dieser Antenne auch DX möglich. Am 06.12.2015 konnte mit meinem LDG Z-817 Tuner und der ATX-1080 9J2BO in Zambia (7.400km), N1WRK in den USA (7.739km) und 5B4AHL in Zypern (2.609km) arbeiten. Am 28.12.2015 gelang mir während einer SOTA-Aktivierung ein QSO mit CO8LY auf Kuba (knapp 8.000). An diesem Tag verwendete ich keinen Tuner. Der FT-817 zeigte 2-3 Balken auf dem SWR-Meter an.


Ich habe die Antenne gekauft, als ich noch keinen Tuner hatte. Anfangs gelangen mir keine QSOs und ich hatte das Gefühl, dass mein selbst gebauter Dipol deutlich besser funktioniert. Bei genauem Analysieren stellte ich fest, dass das SWR so schlecht war, dass aus meinem FT-817 - welcher ohnehin nur 5W macht - keine Leistung mehr kommt. Dies liegt daran, dass die interne Schutzschaltung der HF-Endstufe die Leistung einfach herunter regelt. Mit 0W Ausgangsleistung braucht man sich nicht zu wundern, wenn niemand antwortet.

Test der ATX-1080 Antenne zu Hause:

Ich verwende die ATX-1080 Antenne auch stationär von mir zu Hause. Sie befand sich für den Test unter meinem Dachfenster auf einer Stahlplatte mit PL-Fuß. Auch wenn die Antenne schon Gegengewicht durch die Stahlplatte hat, habe ich weiteres Kabel (einfacher isolierter Draht) am Schirm des PL-Steckers angebracht. Am Antennenanschluss vom TRX folgt sofort eine Mantelwellensperre (nach Joe Reisert, W1JR) auf einem FT-140 Kern.

Es ergeben sich mit dem o.g. Aufbau folgende Werte am Dachfenster in ca. 10m Höhe:

Band QRG SWR ohne Tuner Anzeige FT-817 ohne Tuner Gegengewicht reel Gegengewicht lt. Formel Leistung
10m 28,300 1,15 0 Balken  3,67m  1,9m 3,0W out
15m 21,300 2,2 0 Balken  2,79m  2,53m 4,2W out
80m 3,576 1,9 3 Balken  2,79m  15,1m 3,5W out

{adselite}

Test der ATX-1080 Antenne auf dem Berg:

Band QRG Anzeige FT-817 bei 1,9m
Anzeige FT-817 bei 2,53m
10m 28,300 1 Balken 0 Balken
15m 21,300 5 Balken 2-4 Balken


Tipps für das Gegengewicht:

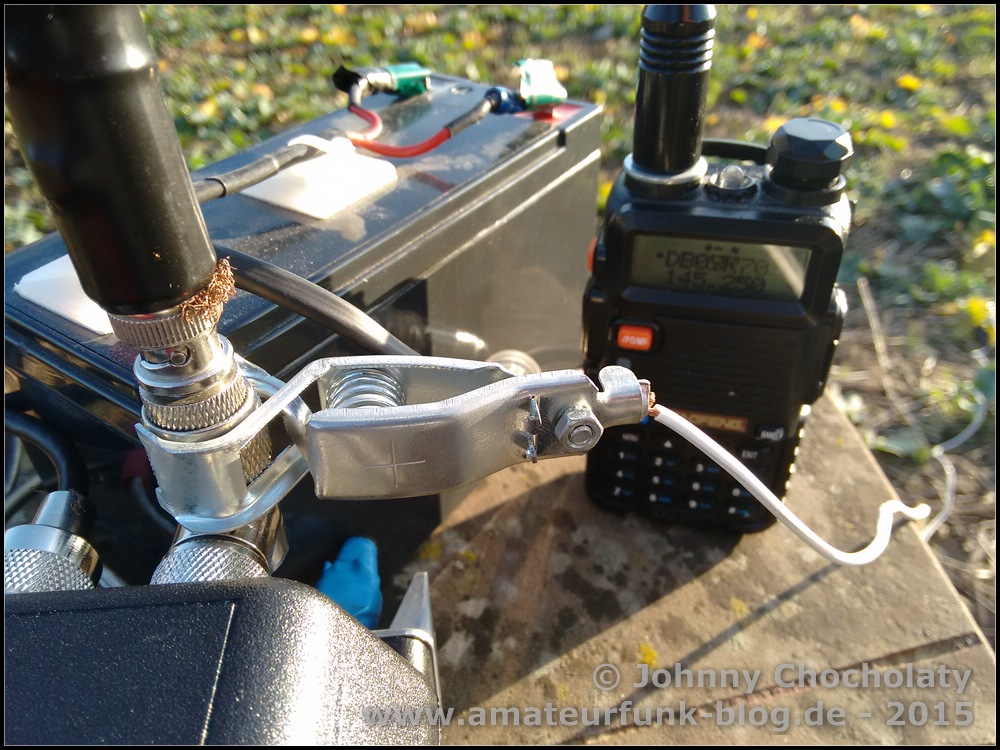

Gegengewicht ist das Wichtigste. Ohne Tuner muss das Gegengewicht zentimeterweise ganz fein (54/f in MHz) abgestimmt werden. Zur Befestigung des Gegengewichtes hat sich in der Praxis eine dicke Polkelmme von einer Autobatterie bewährt. Mit Tuner ist die Länge des Gegengewichtes unkritischer. Man kann mit Tuner einfach 2m auf den Boden legen. Auf 10m und 15m ist das kein Problem.

QRG in MHz Band Radial in Meter (54/f in MHz)
3,69 80 14,63
5,35 60 10,09
7,12 40 7,58
10,14 30 5,33
14,29 20 3,78
18,13 17 2,98
21,29 15 2,54
24,95 12 2,16
28,4 10 1,9

Vorteile:

  • Günstiger Preis (ca. 90 Euro, Stand 12/2015)
  • Funktioniert gut auf den oberen Kurzwellenbändern
  • Extrem schnell aufgebaut
  • Kompaketes Packmaß
  • Sehr leicht
  • Vertikale, daher flache Abstrahlung. Vorteilhaft für DX

Nachteile:

  • Die Antenne ist schwer abstimmbar. Minimale Änderungen am Gegengewicht reichen aus, um das SWR zu beeinflussen.
  • Nicht wetterfest: Wenn es regnet, muss die Antenne abgebaut werden.
  • Die Mk.1 zumindest ist am BNC Anschluss sehr wackelig konstruiert. Bei leichtem Wind gibt es Kontaktprobleme am BNC-Anschluss.
  • Zu geringer Gewinn: Besonders auf 80m kann man mit Glück maximal JT-65 oder PSK-31 arbeiten. SSB quasi unmöglich.



Update - Nov 2021:

Die Antenne lag schon länger unbenutzt (weil defekt) in der Bastelkiste. Irgendwas war komisch, also habe ich vom BNC Anschluss mit dem Ohmmeter zu jeweils der nächsten Kurzschluss-Buchse gemessen. Bis ganz oben war es OK. Von der obersten Buchse bis zum 3/8 Gewinde war aber kein Durchgang. Ich habe also heute eine kleine Autopsie durchgeführt und dazu die Isolierung von oben aufgeschnitten und gesehen, dass der Lackdraht der Spule einfach mit einer einfachen Niete am 3/8-Gewinde befestigt ist. Diese Niete hatte keinen Kontakt mehr. Dass dann nichts verlötet war, braucht auch nicht extra erwähnt werden.

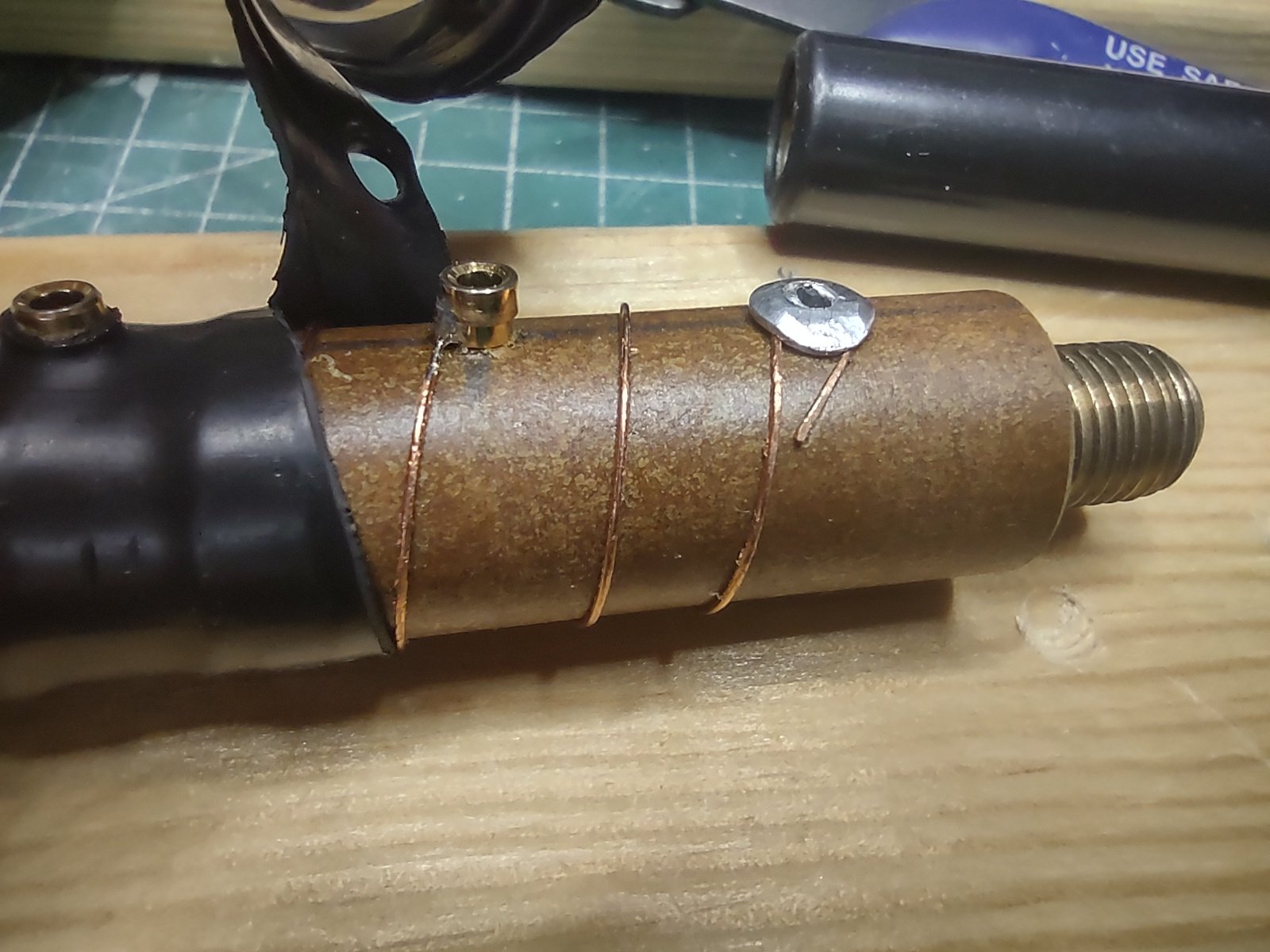

ATX 1080 broken

Ich habe diese Niete mit dem Akkuschrauber heraus gebohrt und ein neues Gewinde geschnitten. Dann habe ich eine stabile Schraube reingedreht und eine kleine Lötöse verwendet, um den Lackdraht erneut anzulöten. Auch das 3/8 Gewinde hat nun kein "Spiel" mehr und sitzt fest. Ich denke, die Antenne kann nun wieder verwenden werden.

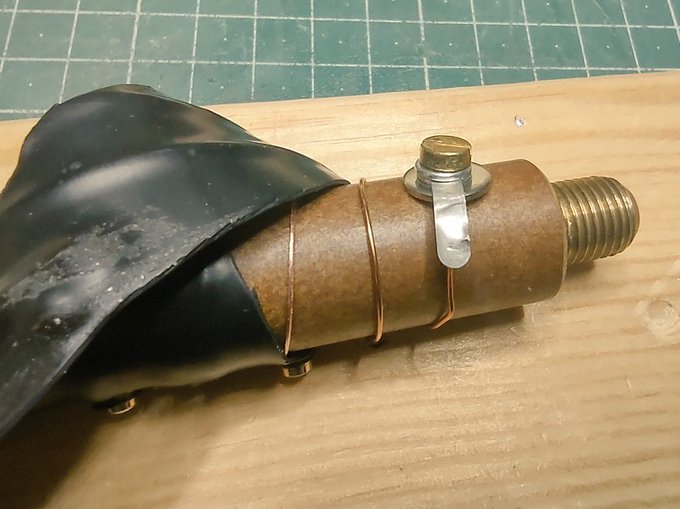

ATX 1080 fixed

{adselite}

  • IMG_20151206_150510507_01

Kommentare
0 # Martin DL9FCL 2019-09-09 06:49
Portablerweise nutze ich den 817 mit der ATX in SSB nur just for fun. Was immer wieder überraschend gut funktioniert hat, wenn ich den 817 auf ein z.B. Metallgeländer gestellt habe. Z.B.. Sportplatz. Antenne auf der BNC-Buchse. Dann funktionierte 20m, 15 m und 10 m überraschend gut, ohne dass ich mir Gedanken über Gegengewicht gemacht hatte. Ich kann mich gar nicht daran erinnern, dass das SWR dabei auffällig ausgeschlagen hat. Ansonsten kann ich nur bestätigen, wenn man irgendwelche Drähte irgendwie als Gegengewicht verwendet, ist es sehr schwierig ein einigermaßen SWR hinzubekommen. 73.
Antworten | Antworten mit Zitat | Zitieren | Dem Administrator melden
+1 # John, DK9JC & AK9JC 2016-05-24 00:06
Hi Konrad, das mit der Formel hat bei mir nie 100% funktioniert. Auf 10m ging es aber einigermaßen. Mit dem Tuner geb ich dir recht, verwende Tuner auch sehr ungern. 73 John, DK9JC
Antworten | Antworten mit Zitat | Zitieren | Dem Administrator melden
0 # Konrad DJ6KR 2016-05-20 06:11
Hallo John,

Danke für deinen Kommentar auf unserem Blog und diesen tollen Artikel.

Bezüglich deiner SWR-Anzeige: Versuch es doch mal mit resonanten Radiallängen! Damit ist bei mir immer ein 1:1 SWR (kein Balken) am FT-817 drin (ohne Tuner, ergo wieder weniger zu schleppen). Die Idee mit der Polklemme fürs Radial ist cool, ich nutze immer die Masseschraube hinten am FT-817, aber da dauert die Montage länger.

Beste Grüße aus Jena,

Konrad DJ6KR

http://cq-jena.de/WP/atx-walkabout/
Antworten | Antworten mit Zitat | Zitieren | Dem Administrator melden
0 # John, DK9JC & AK9JC 2016-05-22 12:37
Hi Konrad, resonant bezogen auf einen Viertelwellenstrahler? Also ca. 5m Draht bei 20m? Ich habe den Tuner nie dabei, da ich fast immer mit resonanten Antennen arbeite. Lediglich beim ersten Test hatte ich ihn für den Notfall dabei. Die Masseschraube kann ich nicht verwenden, habe dort meine Zugentlastung für die Powerpole-DC Anschlussleitung dran. Verwende die Antenne kaum noch. Der BNC-Anschluss ist mittlerweise locker und hat Spiel, so dass es zu Kontaktproblemen kommt... Die 2. ist übrigens bei 25W Dauerstrich geschmolzen. Würde max. 20W SSB machen. Grüße aus SB, John, DK9JC
Antworten | Antworten mit Zitat | Zitieren | Dem Administrator melden
0 # Konrad DJ6KR 2016-05-23 07:15
Hi John,

Ich persönlich mag keine Tuner (obwohl ich wohl für RaDAR Anwendung nicht drum rum komme) und bin daher immer auf dem Resonanz-Trip im Moment. Mit dem "richtigen Radial" wird die Antenne auch "richtig" Resonant (solll hier heißen SWR 1:1).
Laut Hersteller ist die richtige Länge in Metern zu berechnen als 54 geteilt durch die Frequenz in MHz.
Auf 20m reichen also 3,8m.

73 aus Jena,

Konrad
Antworten | Antworten mit Zitat | Zitieren | Dem Administrator melden
